6-220KV用清洗料_CCV VCV 清洗料_公司产品_郑州海德森电缆技术开发有限公司

咨询热线：0371-68616158 / 18695872219

公司产品: CCV VCV 清洗料>; 尼龙/聚氨酯类清洗料>; 陶瓷化隔氧料>; 造粒生产线清洗料>; 抗水树专用清洗料>

CCV VCV 清洗料当前位置：网站首页 > 公司产品 > CCV VCV 清洗料 >

6-220KV用清洗料

日期：2023-04-22 14:26:14

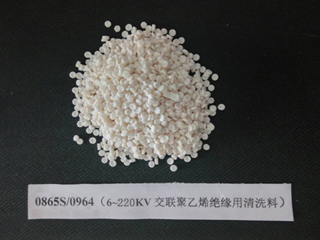

HS-0865S/0964专门清洗6~220kV交联电缆生产机组挤出机的螺杆、螺筒及模具。使用该料能有效的保护挤出机，延长其使用寿命，减少拆装模具、分流器时对其造成的机械损伤，同时可节省清机时间，提高生产效率。

清洗绝缘挤出机方法：
1. 当交联机组停机后，从侧料口加入清洗料,Φ150参考用量10~20Kg。
2.将机身温度调至加料段90℃、塑化段110--115℃，计量段及导胶管和机头115--120℃，以10～20rpm的螺杆转速排出清洗料，直至80%清洗料通过机头口模。期间电流、融压及出胶量可能会有短暂的明显下降，属正常现象。
3. 打开过滤板，以5rpm的螺杆转速排空清洗料。
4. 在100～115℃下拆、清过滤板、导胶管、分流器及模具。不可冷却后拆、清。
5. 抽出螺杆，清除残余清洗料。
6. 生产6~35kV电缆时，不必每次都抽出螺杆清洗，但在加绝缘料之前，残存在加料段的极少量清洗料颗粒应用压缩空气吹除，确保未残存在料斗和加料段。
螺杆头部残存的少量清洗料（约1 公斤）在下次开机时在未装过滤板的情况下先以5rpm的螺杆转速排空10min，然后用绝缘料推排（螺杆转速5～8rpm）。待熔融良好的绝缘料排出3～5公斤后再装过滤板。也无需将清洗料完全排净，因残存的微量清洗料，在成品线计米前会顺利通过过滤网和机头，不会残留于成品线。
如果挤出机被降解的聚乙烯污染的太严重，则应推出螺杆，清除残余胶料。这种推出螺杆的清洗方法，一般1次/2～6个月。
清洗屏蔽挤出机方法：
1. 当交联机组停机后，打开屏蔽挤出机过滤板，先将螺杆内的屏蔽料尽可能排空，然后从侧料口加入清洗料，Φ65参考用量3~5Kg。
2. 在100~105℃挤出温度下，以10rpm的螺杆转速排出清洗料（约20min）。过高的温度（如115℃）会使屏蔽料预交联而难以排出清洗料。
3. 推出螺杆，清除余料。生产6~35kV电缆不必推出螺杆。
注：如欲将清洗料排入机头，因机头阻力过大，可能难以将清洗料直接排出，如此可先将清洗料与屏蔽料按1：1混合，待混合料通过机头后，再加入全浓度清洗料。
参考使用温度（℃）
1.绝缘挤出机
加料段90，熔融段110--115，计量段115~120, 过滤板、导胶管、机头115--120。螺杆中心冷却水112--113。
2.屏蔽挤出机加料段70，熔融段95，计量段105--115，过滤板115 。

公司地址：郑州市中原区桐柏南路238号生产地址：河南.武陟.詹店新区东部工业区
电话：0371-68616158 / 18695872219 邮箱：zzhaidesen@163.com
